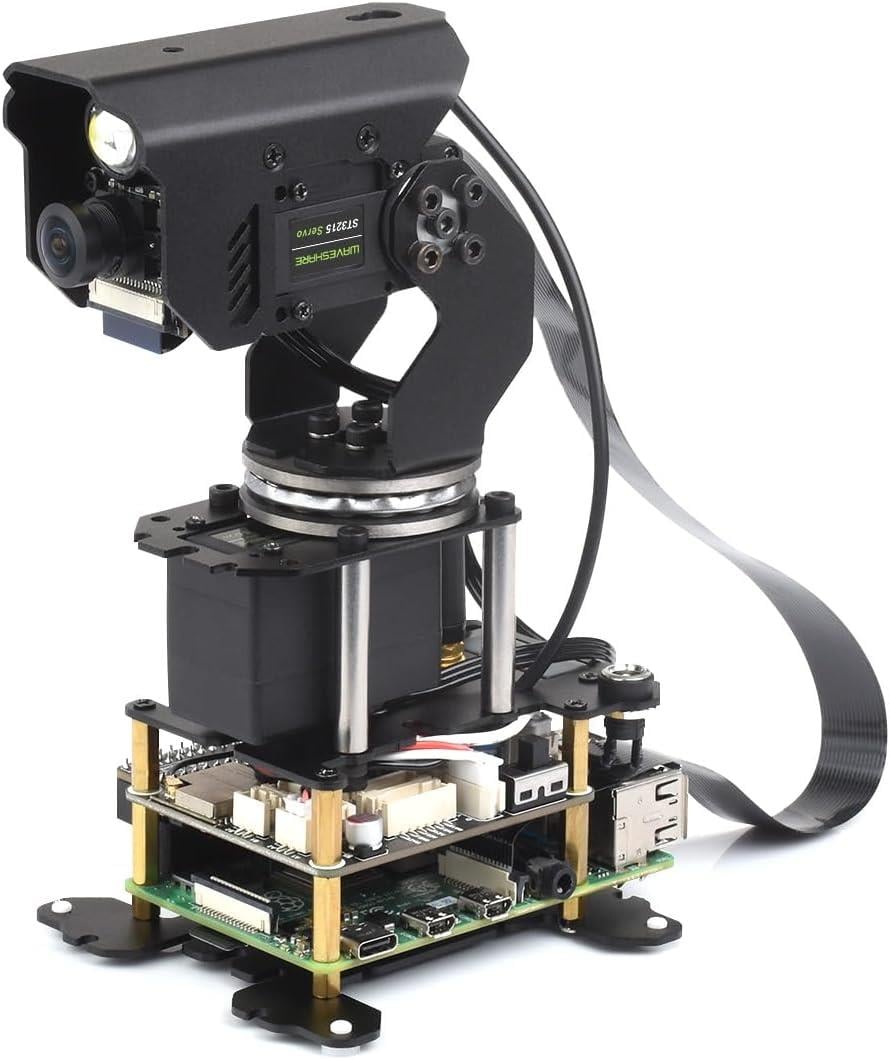

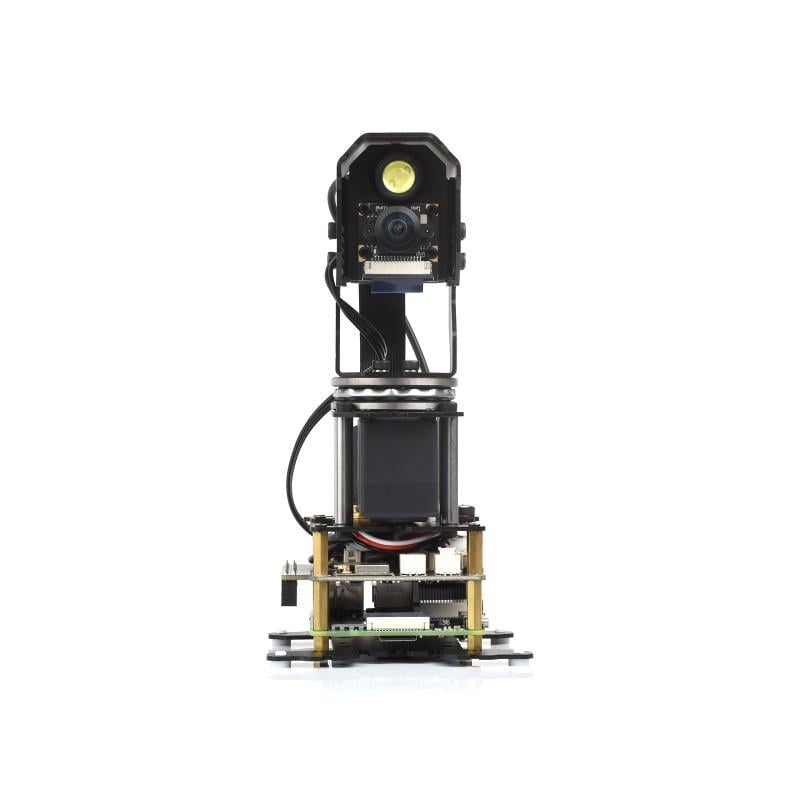

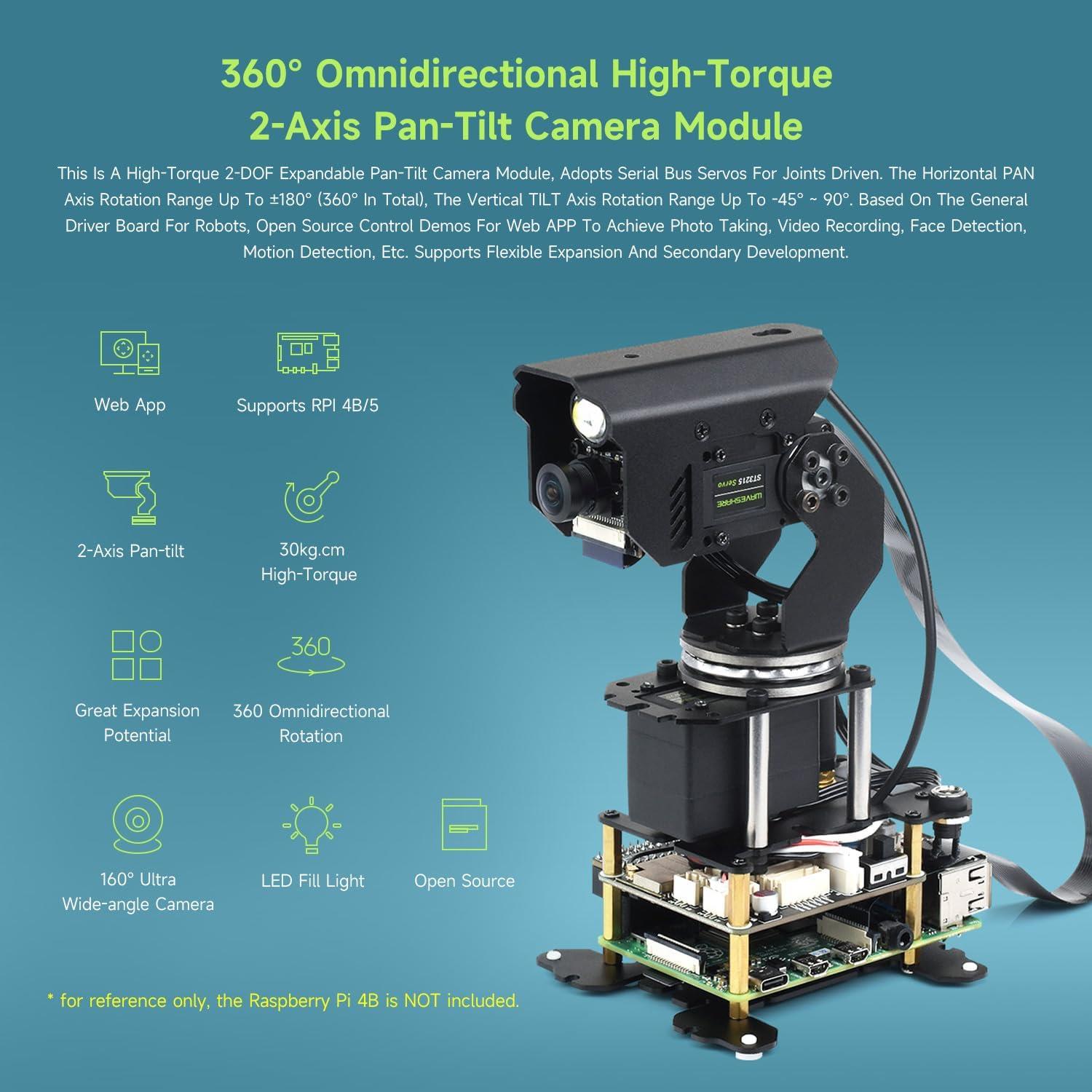

360° Çok Yönlü Yüksek Torklu 2 Eksenli Pan-Tilt Kamera Modülü
Bu, yüksek torklu 2 serbestlik dereceli genişletilebilir pan-tilt kamera modülüdür, eklem tahrikli seri veri yolu servolarını kullanır. Yatay PAN ekseni dönüş aralığı ±180°'ye kadar (toplamda 360°), dikey TILT ekseni dönüş aralığı -45° ~ 90°'ye kadar. Robotlar için Genel Sürücü Kartına dayalı, fotoğraf çekme, video kaydı, yüz algılama, hareket algılama vb. elde etmek için Web APP için açık kaynaklı kontrol demoları. Esnek genişlemeyi ve ikincil geliştirmeyi destekler.
* Sadece referans amaçlıdır, Raspberry Pi 4B dahil değildir.

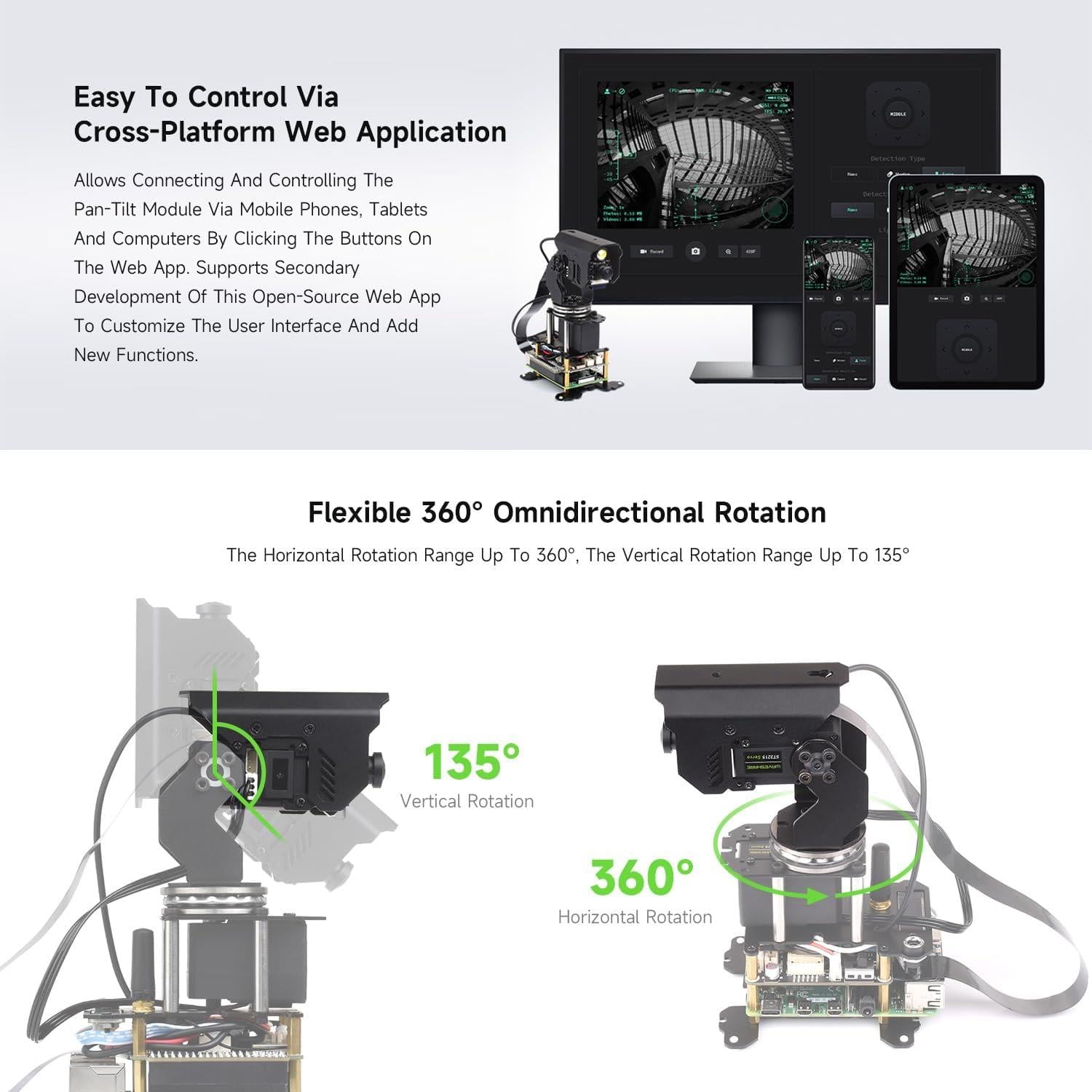

Platformlar Arası Web Uygulaması Üzerinden Kolay Kontrol
Web Uygulaması üzerindeki düğmelere tıklayarak mobil telefonlar, tabletler ve bilgisayarlar üzerinden pan-tilt modülünün bağlanmasına ve kontrol edilmesine olanak tanır. Kullanıcı arayüzünü özelleştirmek ve yeni işlevler eklemek için bu açık kaynaklı Web Uygulamasının ikincil gelişimini destekler.
Esnek 360° Her Yöne Dönüş
Yatay Dönüş Aralığı 360°'ye Kadar, Dikey Dönüş Aralığı 135°'ye Kadar

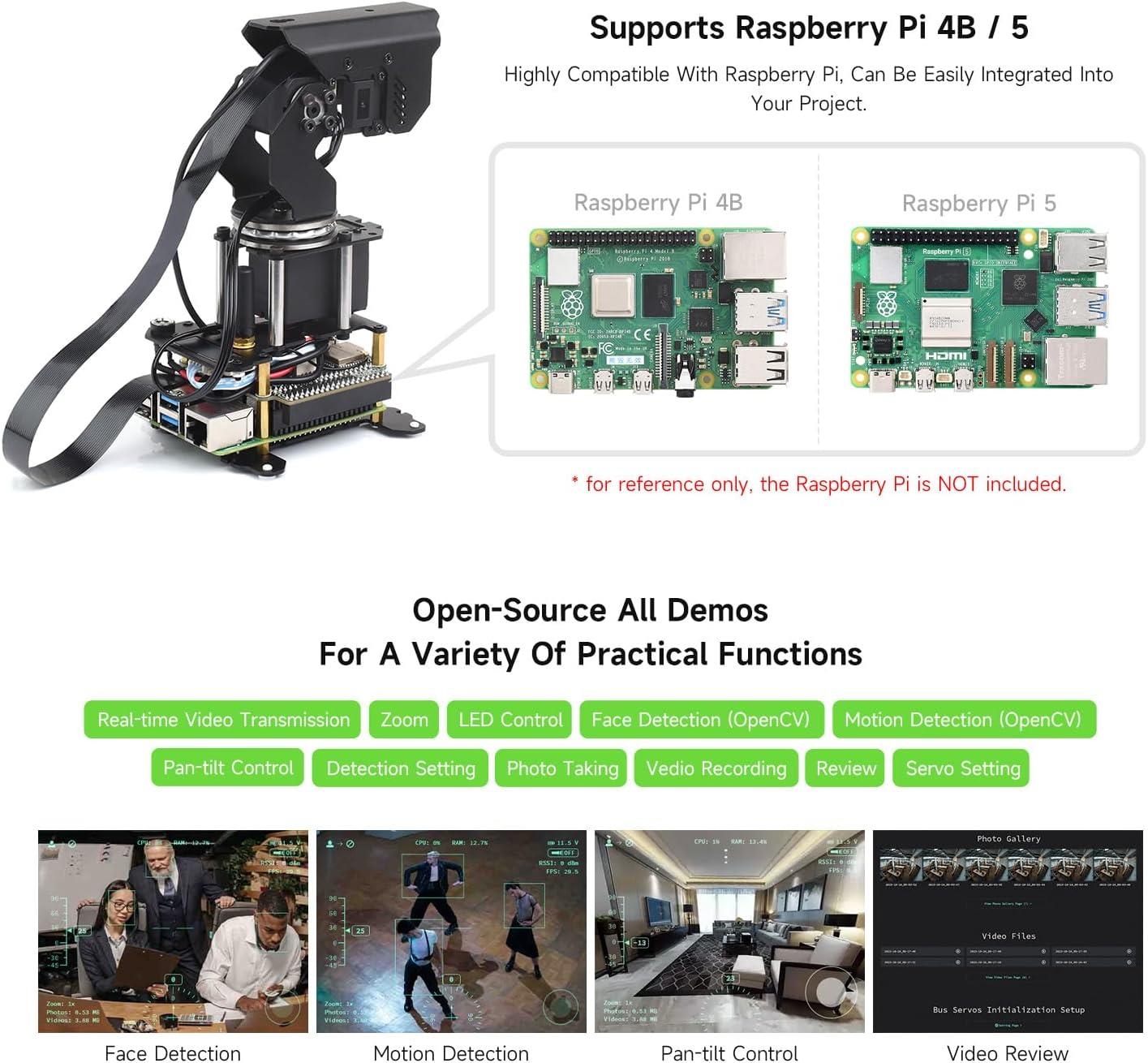

Raspberry Pi 4B / 5'i Destekler
Raspberry Pi ile yüksek uyumlu olup projenize kolayca entegre edilebilir.
*Resim sadece referans amaçlıdır, Raspberry Pi dahil DEĞİLDİR.
Çeşitli Pratik İşlevler İçin Tüm Demoları Açık Kaynaklı Hale Getirin

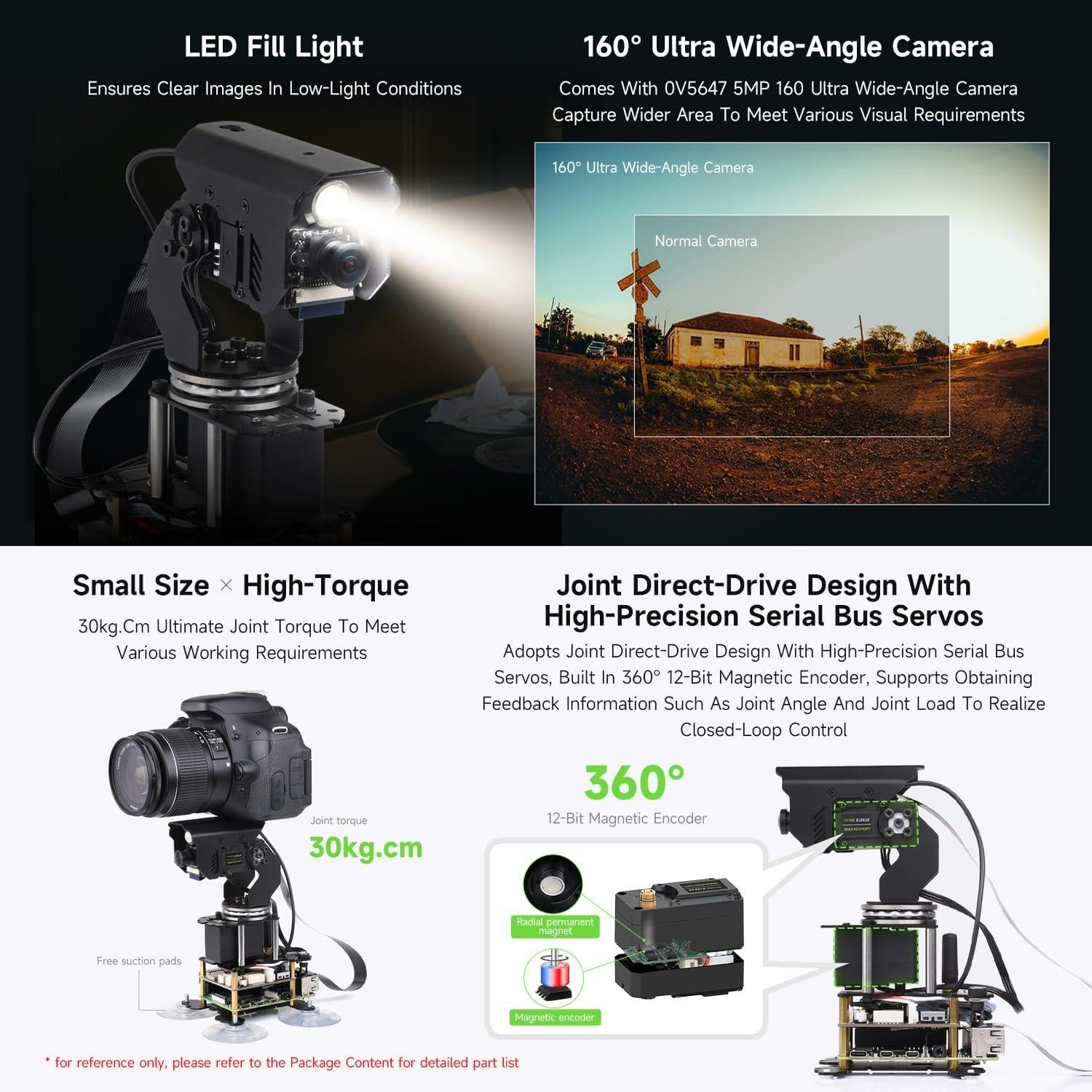

160° Ultra Geniş Açılı Kamera
0V5647 5MP 160 ultra geniş açılı kamera ile birlikte gelir
Çeşitli görsel gereksinimleri karşılamak için daha geniş alanı yakalayın
LED Dolgu Işığı
Düşük ışık koşullarında net görüntüler sağlar
Küçük Boyut × Yüksek Tork
Çeşitli çalışma gereksinimlerini karşılamak için 30kg.cm nihai eklem torku

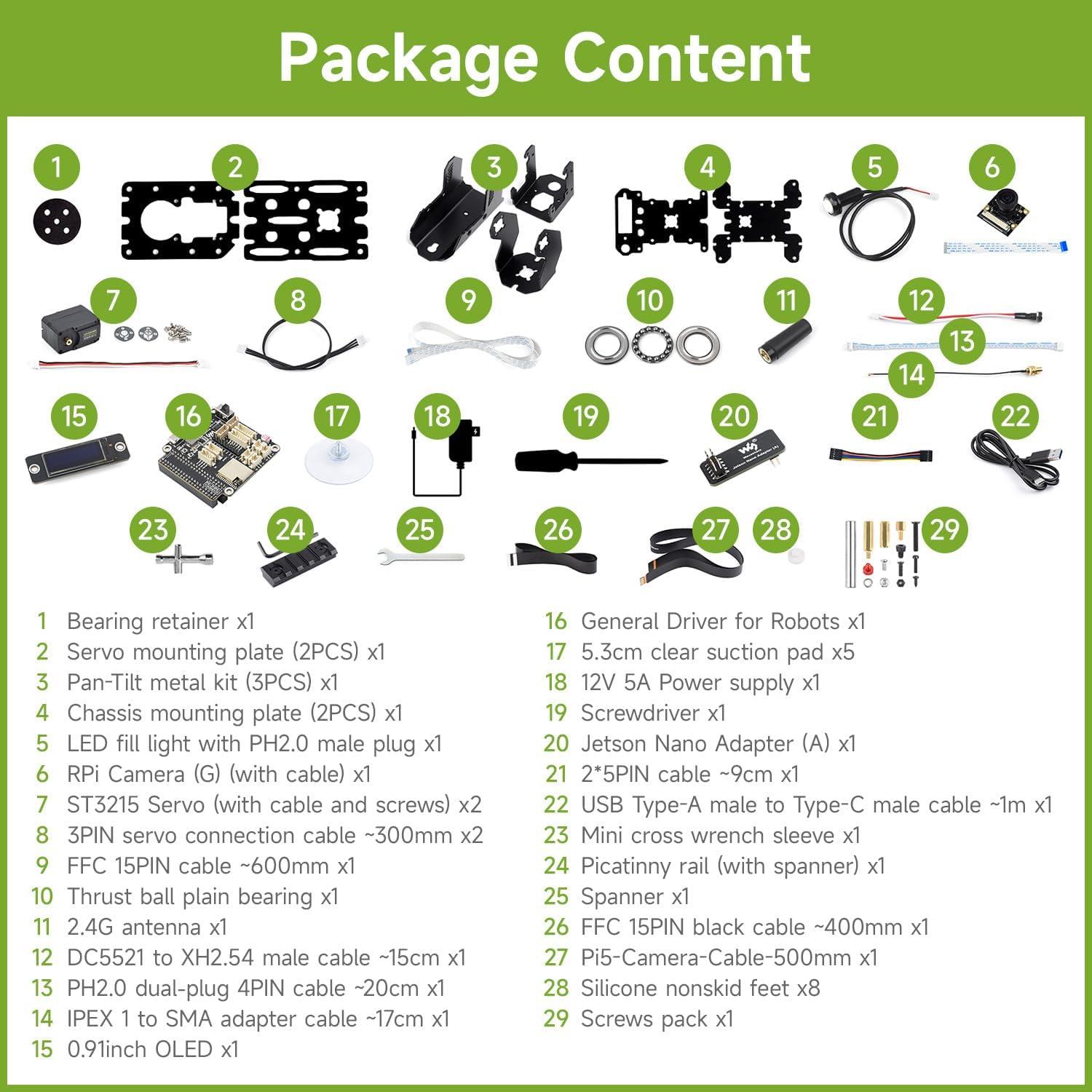

*Yalnızca referans amaçlıdır, ayrıntılı parça listesi için lütfen Paket İçeriğine bakın
Yüksek hassasiyetli seri veri yolu servolarıyla Ortak Doğrudan Tahrik Tasarımı
Yüksek hassasiyetli seri veri yolu servoları ile ortak doğrudan tahrik tasarımını benimser, 360° 12 bit manyetik kodlayıcıya sahiptir, kapalı devre kontrolü gerçekleştirmek için ortak açı ve ortak yük gibi geri bildirim bilgilerinin alınmasını destekler
Esnek Genişlemeyi ve İkincil Gelişimi Destekler
Ücretsiz Picatinny rayı ve 1/4 vida ile birlikte gelir, modeller ve çizimler için açık kaynaklıdır.

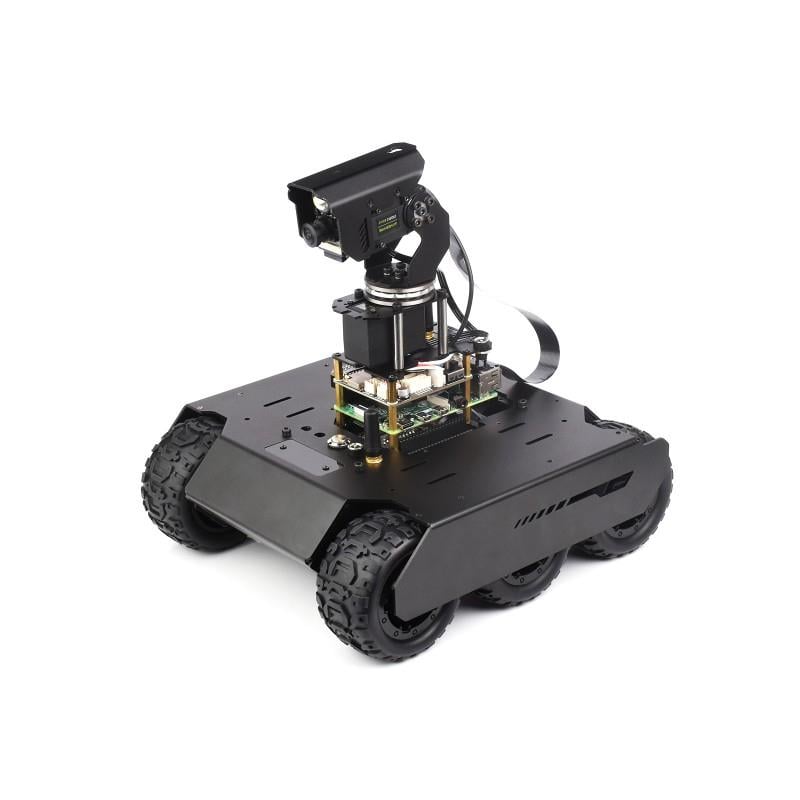

Kullanıcıların bu pan-tilt kamera modülünü diğer projelere entegre etmesi daha uygundu
* yalnızca referans amaçlıdır, ayrıntılı parça listesi için lütfen Paket İçeriğine bakın

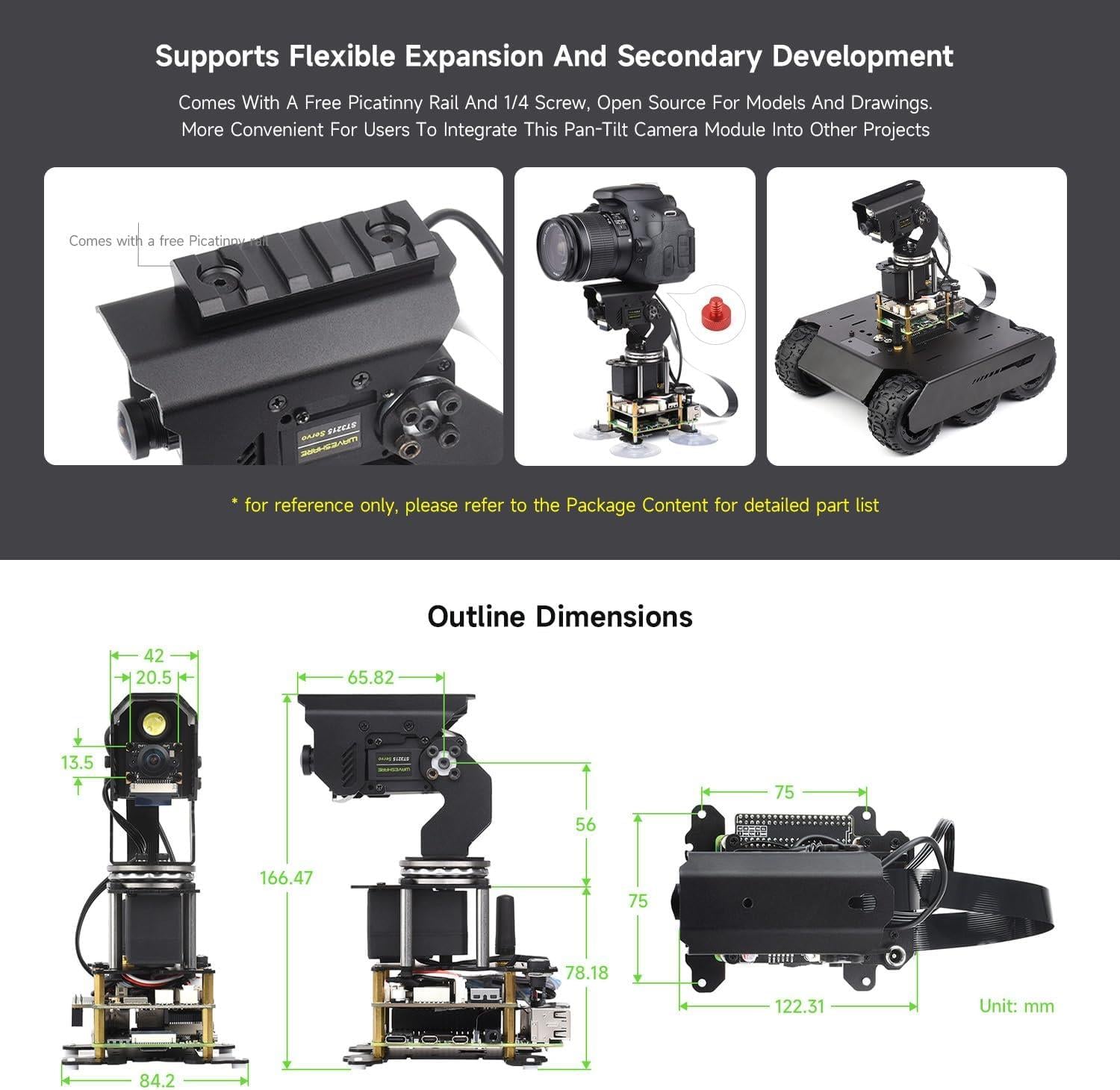

Anahat boyutları
Kaynaklar ve Hizmetler
160° Ultra Geniş Açılı Kamera
0V5647 5MP 160 ultra geniş açılı kamera ile birlikte gelir
Çeşitli görsel gereksinimleri karşılamak için daha geniş alanı yakalayın
Teknik Özellikler:
Serbestlik derecesi: 2
Sürüş yöntemi: TTL Seri veri yolu servosu
Servo Dönüş Hızı: 40 devir/dakika
Eklem Açısı Sensörü: 12 bit 360° manyetik kodlayıcı
Servo Tork: 30kg.cm 12V'da
Ortak Geri Bildirim Bilgileri: Servo durumu, eklem açısı, dönüş hızı, eklem yükü, servo voltajı, servo akımı, servo sıcaklığı ve servo çalışma modu
Ana kontrol: ESP32-D0WD-V3
Kablolu Kontrol Modu: USB, UART
Ev Sahibi Desteği: Raspberry Pi 4B, Raspberry Pi 5
LED güç: <1,5W
Ağırlık: 441 gr
Demo: Gerçek zamanlı video iletimi, yakınlaştırma, yüz algılama (OpenCV), hareket algılama (OpenCV), fotoğraf çekme, video kaydı, video inceleme, algılama koşulu ayarı, algılama eylemi ayarı, LED kontrolü, pan-tilt kontrolü ve seri veri yolu servo ayarı
